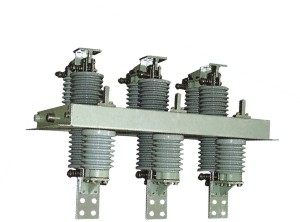

GN30-12 回転式屋内高圧断路器は、新しいタイプの回転式接触断路器です。三相共通シャーシの上下面に2組の絶縁体と接点を固定し、接点を回転させることでスイッチオンするのが主な構造です。

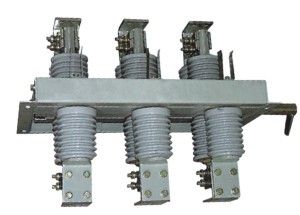

GN30-12D スイッチは、GN30-12 スイッチに基づいて接地ナイフを備えた追加の形式であり、さまざまな電力システムのニーズを満たすことができます。この製品は、コンパクトな設計で、ポイントスペースが小さく、断熱能力が高く、設置と調整が簡単です。その性能は、AC 高電圧断路器および接地スイッチ (GB1985-89) の要件を満たしています。定格電力10kV AC 50Hz以下の屋内電源システムに適用可能です。電圧および無負荷で回路を開閉するために使用できます。高圧開閉装置と併用することも、単独で使用することもできます。
| 製品モデル | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | GN30-12/1600-3150 | |
|---|---|---|---|---|---|---|
| GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-1 ZD/1000-31.5 | GN30-12D/1250-31.5 | GN30-12D/1600-3150 | ||
| 定格電圧 (KV) | l2 | |||||
| 定格電流 (A) | 400 |
630 | 1000 | 1250 | 1600-3150 | |
| 定格短時間耐電流（KA） |
1 2.5 | 20 | 31.5 | 40 | ||
| 定格短絡時間 (S) | 4 | |||||
| 定格ピーク耐電流（KA） | 3 1.5 | 50 | 80 | 100 | ||
| 定格絶縁レベル | 1分間の耐電圧（KV） | 極間、極対接地 42 骨折 49 | ||||
| 雷インパルス耐電圧（KV） | 極間、極対接地 75 骨折 85 | |||||
