アレスタ断路器

まとめ

避雷器の特別な付属品として、断路器は避雷器と直列に使用されます。目的は、電源周波数の短絡電流を使用して、避雷器が異常で故障したときに断路器を動作させることです。これにより、断路器の接地端子を自動的に切断し、避雷器を操作から引き抜いて、アレスターのさらなる拡大を防ぐことができます。事故。故障避雷器には、メンテナンス担当者と故障時の保守と交換を容易にするために、目に見える分離標識も付いています。避雷器が通常の動作状態から外れると、断路器は使用されず、インピーダンスが低くなります (避雷器と比較して)。システムの元の動作状態と避雷器の保護特性に影響を与えず、無停電電源を保証し、避雷器が「メンテナンスフリー」の使用要件を真に満たすようにします。ヨーロッパ、アメリカ、日本、東南アジアなどの国や地域では、配電タイプの発電所タイプおよびラインタイプの避雷器に一般的に断路器が装備されており、断路器は徐々に発電所、鉄道で広く使用されています。 、民間航空、通信、および中国のその他の重要な電力供給場所。セパレーターは、使用原理と性能により、ホットメルトセパレーターとホットエクスプロージョンセパレーターに分けることができます。ホットメルトリリース装置は、故障したアレスタを流れる短絡電流を使用して、リリース装置内の合金ヒューズ（またははんだ）を溶かして分離の目的を達成し、高温爆発リリース装置は、故障したアレスタの短絡電流を使用します分離の目的を達成するために熱爆発要素を爆発させるために解放装置でアークを発生させること。

□ 最新リリースのTLB-5、TLB-6（またはTLB-Ⅰ、TLB-Ⅱ）の概要

外国の送電網（ほとんどがKV以下の中性点非効果的な接地システム）とは異なり、避雷器の故障電流はほとんどが小電流です。この機能を考慮し、外国の熱爆発性断路器 (スウェーデンの ABB、米国の GE、Joslin、その他の有名企業など) の利点を利用して、TLB-5 および TLB-6 の新しい断路器を研究しました。つまり、それらは迅速な動作の特性を備えており、指定された現在の影響と動作負荷にも耐えることができ、すべてのインジケータは GB11032-2000 AC ギャップレス金属酸化物アレスタと IEC.62 配電アレスタ ディスコネクタの要件を満たしています。

□ 優れたメリット

1. 広い動作電流範囲

中国の電力網の特性と組み合わせて、大きな電力周波数障害電流 (>50A) または小さな障害電流 (50mA) の下で切断することができます。

2.離脱速度が速い

サーキットブレーカの再投入機能と一致させることができます。さまざまな電圧レベルと種類の避雷器に適用できるだけでなく、さまざまな接地システム (中性接地システムと非接地システム) にも適用できます。

3. 強い耐衝撃性

2msの方形波で4/10μSにて 大電流の影響下では動作しません。

4.爆発前の高い機械的強度と良好なシール性能

TLB-5 は 35KV 未満の避雷器で使用でき、TLB-6 は 35KV ～ 220KV の避雷器で使用できます。

5. 取り付け、交換が容易

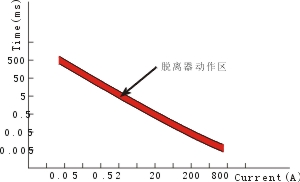

ネジ式の外部インターフェースは信頼性が高く、避雷器と直列に接続するのに便利で、一度作動すると断路器を交換するのに非常に便利です。アンペア二次特性
